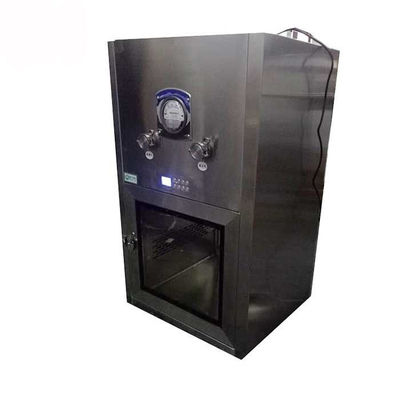

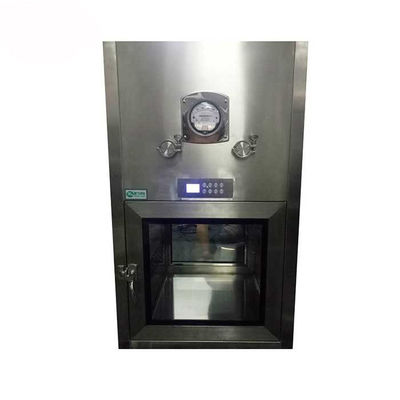

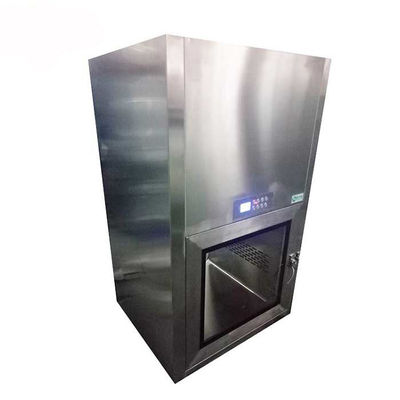

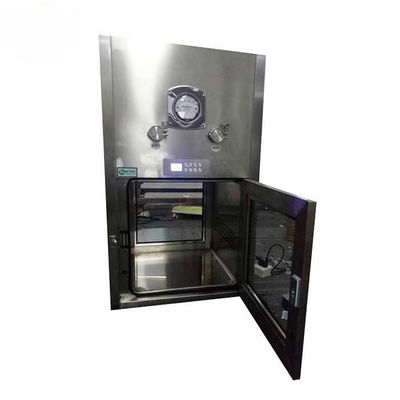

Boîte de passage protégée de la poussière de douche d'air d'écoulement laminaire de la classe 100

description

La boîte de passage d'écoulement laminaire est principalement utilisée dans le secteur propre biologique comme transfert des marchandises. Les endroits d'application principale sont : bio-pharmaceutiques, unités de recherches scientifiques, centres de lutte contre la maladie, grands hôpitaux, recherche universitaire, nettoyage biologique et application de divers secteurs propres.

repquirements de base de représentation

1). Conditions de propreté dans la fenêtre de transfert d'écoulement laminaire : Classe B.

2). Coquille intérieure et extérieure de double-couche, la circonférence intérieure du traitement d'arc, pour assurer la connexion sans couture.

3). La conception d'écoulement laminaire est adoptée, la direction de flux d'air adopte le mode de supérieur-alimentation-vers le bas, et le fond adopte la conception de poinçon laminée à froid de plat de l'acier inoxydable 304, et la nervure de renfort est placée.

4). Filtre : Le filtre primaire adopte G4, et le filtre de rendement élevé adopte H14.

5). Vitesse du vent : Après le filtre à haute efficacité, la vitesse du vent est commandée à 0.38-0.57m/s (examiné 150mm au-dessous de l'égaliseur à haute efficacité de flux d'air).

6). Fonction de différence de pression : montrez la différence de pression de filtre (efficacité de gamme 0-500Pa/effet moyen 0-250Pa), le ± 5Pa d'exactitude.

7). Fonction de commande : éventez le bouton de début et de fin, configurez le couplage électronique intégré de porte ; placez la lampe UV, commutateur distinct de conception, quand les deux portes sont fermées, la lampe UV devrait être dans l'état ouvert ; placez l'éclairage, concevez un commutateur distinct.

8). Le filtre à haute efficacité peut être séparément enlevé et installé de la boîte supérieure pour l'entretien et le remplacement faciles du filtre.

9). Placez le port d'inspection à la partie plus inférieure de la fenêtre de transmission pour l'entretien de la fan.

10). bruit : le bruit de la fenêtre de transmission pendant le fonctionnement normal <65db>

11). Flux d'air efficace faisant la moyenne du plat : pochoir de l'acier inoxydable 304.

Paramètre de technologie de modèle standard
